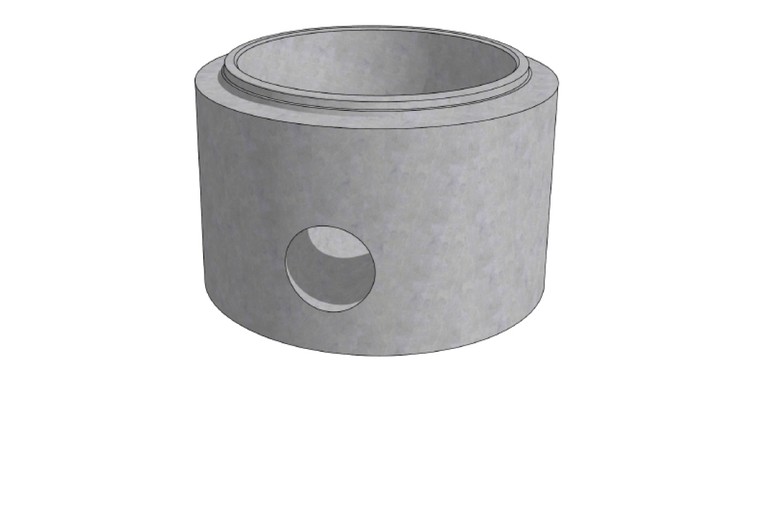

CSB - KOMPAKTNÍ JEDNOLITÉ ŠACHTOVÉ DNO
Šachtové dno je stavební dílec opatřen profilovaným dnem – kynetou, vstupy nebo šachtovými vložkami pro napojení potrubí. Stavební dílec je vyráběn jako monolitický – kompaktní jednolitý prvek. V základním provedení je kyneta o výšce ½ DN výtoku a lze dodat také o výšce 1/1 DN výtoku. V základních sestavách je počítáno s maximálním naklonění vstupu 10 % od horizontální osy. V případě požadavku o vyšší naklonění jsou produkována šachtová dna s větší sílou stěny. Kyneta je standardně betonová a je možno dodat čedičový obklad nebo celoplastovou výstelku. Do dna je možno na přání zákazníka zabudovat stavítko. Jedná se o stavební dílce vstupních šachet, které slouží ke kontrole, údržbě, provětrání a odvzdušnění kanalizace. Jedno ocelové stupadlo s plastovým povlakem zabudované do hmoždinek.
| CSB - KOMPAKTNÍ JEDNOLITÉ ŠACHTOVÉ DNO | Skladebné rozměry [mm] | Jmenovitá světlost | Počet [ks] | Hmotnost [kg] | ||
|---|---|---|---|---|---|---|
| výška | tloušťka | DN | DN výtoku | MJ na paletě | MJ | |
| šachtové dno DN 1000, výtok 250 mm, výška 500, t 150 mm | 500 | 150 | 1000 | 250 | 1 | 1270 |
| šachtové dno DN 1000, výtok 300 mm, výška 600, t 150 mm | 600 | 150 | 1000 | 300 | 1 | 1405 |
| šachtové dno DN 1000, výtok 400 mm, výška 800, t 170 mm | 800 | 170 | 1000 | 400 | 1 | 1830 |
| šachtové dno DN 1000, výtok 500 mm, výška 1000, t 225 mm | 1000 | 225 | 1000 | 500 | 1 | 2695 |
| šachtové dno DN 1000, výtok 600 mm, výška 1000, t 225 mm | 1000 | 225 | 1000 | 600 | 1 | 2595 |
| šachtové dno DN 1200, výtok 800 mm, výška 1200, t 250 mm | 1200 | 250 | 1200 | 800 | 1 | 4125 |
| šachtové dno DN 1500, výtok 1000 mm , výška 1500, t 330mm | 1500 | 330 | 1500 | 1000 | 1 | 7900 |
| Šachtové dno CAPITAN DN 1000 XA3, výtok 250 mm, výška 500, t 150 mm | 500 | 155 | 1000 | - | 1 | 1270 |
| Šachtové dno CAPITAN DN 1000 XA3, výtok 300 mm, výška 600, t 150 mm | 600 | 155 | 1000 | - | 1 | 1405 |
| Šachtové dno CAPITAN DN 1000 XA3, výtok 400 mm, výška 800, t 170 mm | 800 | 170 | 1000 | - | 1 | 1830 |
| Šachtové dno CAPITAN DN 1000 XA3, výtok 500 mm, výška 1000, t 225 mm | 1000 | 225 | 1000 | - | 1 | 2695 |
| Šachtové dno CAPITAN DN 1000 XA3, výtok 600 mm, výška 1000, t 225 mm | 1000 | 225 | 1000 | - | 1 | 2595 |
| Šachtové dno CAPITAN DN 1200 XA3, výtok 800 mm, výška 1200, t 250 mm | 1200 | 250 | 1000 | - | 1 | 4125 |
| Šachtové dno DN 1000, výtok 150 mm, výška 500, t 150 mm, kyneta 1/1 , XA3 | 500 | 150 | 1000 | 150 | 1 | 1290 |
| Šachtové dno DN 1000, výtok 200 mm, výška 500, t 150 mm, kyneta 1/1 , XA3 | 500 | 150 | 1000 | 200 | 1 | 1350 |
| Šachtové dno DN 1000, výtok 150 mm, výška 500, t 150 mm, kyneta 1/1 | 500 | 150 | 1000 | 150 | 1 | 1290 |
| Šachtové dno DN 1000, výtok 200 mm, výška 500, t 150 mm, kyneta 1/1 | 500 | 150 | 1000 | 200 | 1 | 1350 |
| šachtové dno DN 1000, výtok 250 mm, výška 500, t 150 mm, kyneta 1/1 | 500 | 150 | 1000 | 250 | 1 | 1430 |
| šachtové dno DN 1000, výtok 300 mm, výška 600, t 150 mm, kyneta 1/1 | 600 | 150 | 1000 | 300 | 1 | 1580 |
| šachtové dno DN 1000, výtok 400 mm, výška 800, t 170 mm, kyneta 1/1 | 800 | 170 | 1000 | 400 | 1 | 2020 |
| šachtové dno DN 1000, výtok 500 mm, výška 1000, t 225 mm, kyneta 1/1 | 1000 | 225 | 1000 | 500 | 1 | 2870 |
| šachtové dno DN 1000, výtok 600 mm, výška 1000, t 225 mm, kyneta 1/1 | 1000 | 225 | 1000 | 600 | 1 | 3230 |
| šachtové dno DN 1200, výtok 800 mm, výška 1200, t 250 mm, kyneta 1/1 | 1200 | 250 | 1200 | 800 | 1 | 5950 |
| Čerpací šachta pro tlakovou kanalizaci DN 1000, výška 1700 mm, t 150 mm | 1700 | 155 | 1000 | 150 | 1 | 2798 |
| Šachtové dno DN 1200 INFRA , výtok 250 mm, výška 1200, t 250 mm | 1200 | 250 | 1200 | 250 | 1 | 6200 |
| Brzdící vírová šachta DN 1000, výtok DN 150 mm, výška 1120 mm, t 225 mm | 1120 | 225 | 150x150 | - | 1 | 3700 |
